高壓蒸汽洗車機的結構與工作原理分析

   隨著我們經濟的發展,我國居民汽車的保有量在不斷的增加,日益急增的洗車業吹生著新一代洗車機的出現,在這種形勢下,我們新近研制和開發了一種高壓蒸汽洗車機,它采用可調壓電鍋爐加熱,產生高壓蒸氣來快速吹除各種汽車、機械、電器以及各種零配件上的灰塵和油跡。它具有自動泵水、調壓等多種功能,效果極為顯著,獨特的電器設計使水充分霧化,氣量大,但用水少。節水效果能達到98%,同時加入少量消毒液后對車輛任何部位均能噴灑覆蓋,可起到殺菌和消毒作用,是各大汽車維修廠、洗車店、各超市、住宅小區停車場等地不可多得的好幫手。

設計方案介紹

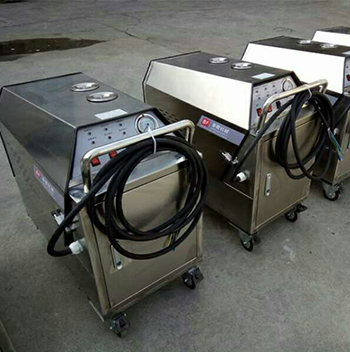

   高壓蒸汽洗車機電路是采用高性能抗干擾的單片機技術升發的一種電子產品,它的硬件無需調試,軟件穩定可靠,便于處在各類惡劣環境中使用。它主要由電源、主控板、手柄、水泵、出入水管、蒸氣發生器、集水槽、擦拭器、外殼等組成。當打開電源,水泵通過入水營抽水送入噴水頭,噴水頭向電熱蒸發器喰水,產生水蒸氣,高壓水蒸氣從噴氣頭出,對污物進行沖洗沖洗后的水蒸氣由外殼壁孔洞向機外噴出,進入出水管并冷凝成水:設在外殼內壁上的集水槽用于收集內壁上的冷凝水并使其沿出水管流出,外殼底部擦器,緊靠被擦物,通過移動蒸氣洗車器,使擦器對被擦物進行擦拭本機還設有缺水、過壓自動報警;高壓自動斷電;超壓自動排氣多重安全裝置,保證使用安全可靠
